Industrievorhang & PVC Streifenvorhänge

QUICK-STRIP Scherenfaltsystem (pat.)

Das bewährte und patentierte Konstruktionsprinzip dieser PVC Streifenvorhang Variante
wird vormontiert ausgeliefert und lässt sich einfach durch Selbstmontage einbauen.

Gerne nehmen wir Ihre Anfrage für das Clip-Einhängesystem entgegen.
Wir freuen uns darauf, Ihnen weiterzuhelfen und stehen Ihnen für eventuelle Rückfragen gerne zur Verfügung.

Konstruktionsmerkmale

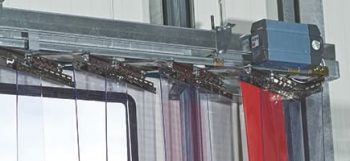

Durch das Prinzip des patentierten Scherenfaltsystems QUICK-STRIP ist das Gewicht der PVC-Streifen auf einzelne Scheren verteilt. Beim Öffnen und Schließen des PVC Streifenvorhangs ist somit immer nur das Gewicht von einem PVC-Streifen zu bewegen. Wartungsfreie Lager sowie kugelgelagerte Laufwagen gewährleisten den Leichtlauf des Vorhangsystems. Dadurch können diese Vorhänge leicht manuell oder automatisch geöffnet und geschlossen werden.

Antriebe PVC Industrievorhang verschiebbar –  Scherenfaltsystem QUICK-STRIP

Der motorisch angetriebenen PVC  Lamellenvorhang Scherenfaltsystem QUICK-STRIP ist vom TÜV Südwest zertifiziert. Zusätzliche präventive Sicherheitseinrichtungen wie Schließkantensicherungen oder Ähnliches sind nicht erforderlich, weil keine festen Schließkanten vorhanden sind. Die Ergebnisse der Messungen an möglichen Quetsch- und Scherstellen bleiben immer unterhalb der gesetzlich geforderten Werte.

Einbausituationen PVC-Streifenvorhang Scherenfaltsystem QUICK-STRIP

Die einzelnen Vorhangteile des PVC Lamellenvorhangs werden in einer Verschiebeschiene geführt. Die Befestigung der Verschiebeschiene kann entsprechend der baulichen Gegebenheit entweder vor Sturz oder unter Sturz erfolgen. Der PVC Streifenvorhang kann im Ganzen oder in Teilen entweder nach links oder/und rechts verschoben werden. Die Verschiebeschiene kann direkt am Baukörper oder mit Konsolen und einem Tragerohr am Sturz oder der Wand befestigt werden.

Befestigungsarten (als PDF Download)

Manueller Antrieb

Befestigung unter Sturz, nach links öffnend (B8.1-M)

Befestigung unter Sturz, zweiseitig öffnend (B8.3-M)

Elektrischer Antrieb

Befestigung vor Sturz, nach links öffnend (B8.4-E)

Befestigung vor Sturz, zweiseitig öffnend (B8.6-E)

Pneumatischer Antrieb

Befestigung vor Sturz mit Konsolen, nach links öffnend (B8.7-P)

Befestigung vor Sturz mit Konsolen, zweiseitig öffnend (B8.9-P)

Vorteile des Scherenfaltsystems QUICK-STRIP

Anwendungsbereiche PVC Industrievorhang Scherenfaltsystem QUICK-STRIP

Das PVC-Streifenvorhang Scherenfaltsystem QUICK-STRIP bietet vielfältige Anwendungsvorteile. Es gewährleistet effektive Abdichtung von Toren wie Industrietoren, Außentoren, Rolltoren, Sektionaltoren und Schnelllaufrolltoren. Zudem eignet es sich ideal für Hallen- und Raumabtrennungen mit Durchsicht, Industrievorhänge, Hallenschutz sowie Schallschutz. Das System ermöglicht auch problemlose Durchfahrten mit Staplern, Gabelstaplern und Hubwagen und schafft eine effiziente Abgrenzung zwischen Lager und Büro ohne Lichtverlust. Mit seiner vielseitigen Anwendbarkeit optimiert es die Arbeitsumgebung und steigert die Effizienz in industriellen Betrieben.
